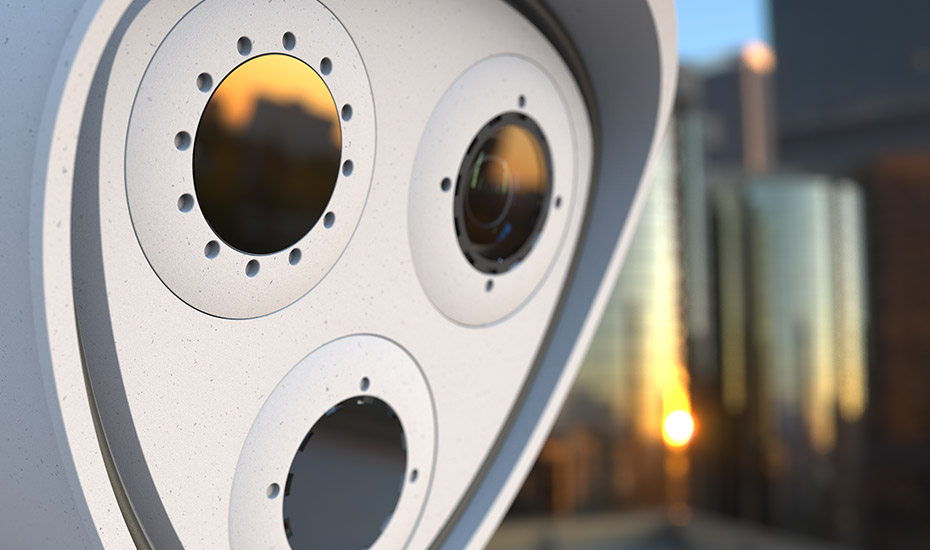

M73 Thermal
M73 Termal
M73 Thermal
M73 Termal
M73 Thermal
Termal görüntüleme ve ısı analizi özelliklerini destekler. Yapay zekâ destekli video analitiği ve akıllı olay algılama özellikleri sağlar. Lens ve görüş açısı seçenekleriyle farklı izleme alanlarına uyarlanabilir.
MOBOTIXTermal Kameralar
Teknik dokümantasyon
Özellikler
Sipariş Bilgileri
Sipariş koduBundle Mx-M73TA-B336R100-EN54 M73 EN54 Bundle-V2 CIF (45°) Mx-M73TA-B336R150-EN54 M73 EN54 Bundle-V2 CIF (25°) Mx-M73TA-B336R280-EN54 M73 EN54 Bundle-V2 CIF (17°) Mx-M73TA-B640R050-EN54 M73 EN54 Bundle-V2 VGA (90°) Mx-M73TA-B640R080-EN54 M73 EN54 Bundle-V2 VGA (69°) Mx-M73TA-B640R100-EN54 M73 EN54 Bundle-V2 VGA (45°) Mx-M73TA-B640R150-EN54 M73 EN54 Bundle-V2 VGA (32°) M73 EN54 Bundle-V2
Donanım
Görüntü sensörü(renkli veya siyah-beyaz) kadar 4K UHD 3840x2160, 16:9, 1/1,8”
Işık hassasiyetiRenk sensörü (gündüz): 0,1 lx @ 1/60s; 0,005 lx @ 1s Siyah-beyaz sensör (gece): 0,02 lx @ 1/60s; 0,001 lx @ 1s
Pozlama kontrolüManuel ve otomatik mod 1 s ila 1/16,000 s
IK koruma sınıfıIK10 (muhafaza)
IP / NEMA koruma sınıfıIP66 / NEMA 4X
Çalışma sıcaklığırange -40 ila 65 °C/-40 ila 149 °F
Minimum soğuk başlatma sıcaklığı-30 °C/-22 °F
Bağıl nem95 % yoğuşmasız
Dahili DVR depolamasıDahili microSD kart (SDHC/SDXC), 8 GB kutudan çıktığı şekliyle, max. 2 TB
Giriş / çıkışlarüzerinden Mx-F-4IOA; Bkz. Interface Boxes, p. 11 Passive infrared sensor (PIR) Integrated in Mx-F-MSA, max. 4.5 Watt (Bkz. fonksiyon modülüs, p. 11)
Sabotaj algılamaEntegre darbe sensörü
Maks. güç tüketimiMax. 25 W/1042 mA at 24 VDC
Elektriksel aşırı gerilim korumasıOptional ile MOBOTIX MX-Overvoltage-Protection-Box-LSA (teslimat kapsamına dahil değildir)
PoE standardıPoE Plus (802.3at-2009)/Sınıf 4
ArayüzlerEthernet 1000BaseT miniUSB / USB2.0 High-Speed (V out = 5.1V, I out = 0.9A, P out = 4.5W)
Montaj seçenekleriWall- veya pole-mountable (ile Pole Mount accessory)
Ağırlıkile sensör modülleri Yaklaşık 2.7 kg/6 lb
MuhafazaAluminum, PBT-30GF
Standart aksesuarlar1 blind module (pre-installed, must be installed when using only two sensör modülleri) 1 Thermal mounting plate ile wall sealing (pre-installed), two standard plugs (pre-installed) 1 Connector box RJ45 black ile rubber plug black, rubber plug single-wire white, USB plug blue (installed) 1 Ethernet patch cable, 50 cm/19.7 in ile sealing (RJ45 variant only) 1 USB cable for connecting camera ila Mx-F-4IOA 1 Set of mounting supplies for Mx-F-4IOA 1 Set of mounting supplies for Mx-F-NPAA 1 SD card 8 GB (installed) 1…
Kameranın eğilebilirliğiHorizontal: 2 x 180 derece Vertical: 110 derece
MTBF (ortalama arızasız çalışma süresi)80,000 saat
SertifikalarEN 50121-4, EN 55032, EN 55035, EN54-10:2002, EN54-10:2002/A1:2005, FM 3260, ANSI/FM 3260, EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 62368-1, EN 63000, AS/NZS CISPR32, 47 CFR Part 15b, NRTL
ProtokollerDHCP (client ve server), DNS, ICMP, IGMP v3, IPv4, IPv6, HTTP, HTTPS, FTP, FTPS, MQTT, NFS, NTP (client ve server), RTP, RTCP, RTSP, SFTP, SIP (client ve server), SMB/CIFS, SNMP, SMTP, SSL/TLS 1.3, TCP, UDP, VLAN, VPN, Zero- conf/mDNS
Üretici garantisi5 yıl M73 EN54 Bundle-V2
Görüntü ve Video Özellikleri
Kullanılabilir video kodekleriH.264, H.265 MxPEG+ MJPEG
Görüntü çözünürlükleriCIF 320x240, VGA 640x360, XGA 1024x576, HD 1280x720, FullHD 1920x1080, QHD 2560x1440, 4K UHD 3840x2160
Çoklu akışH.264, H.265 ile triple streaming
RTSP üzerinden çok noktaya yayınEvet
Maks. görüntü çözünürlüğüH.264 One sensor: 4K UHD 3840x2160 (8MP) Both sensors (dual image): 2x 4K UHD 7680x2160 (16MP)
Maks. görüntü çözünürlüğü 2H.264 One thermal sensor: VGA 640x480/CIF 320x240 One thermal sensor, one optical sensor: 1xVGA 640x480/CIF 320x240, 1x 4K UHD 3840x2160 (8MP)
Maks. kare hızıMxPEG: 20@4K, H.264: 30@4K, H.265: 30@4K
Genel Yazılım Özellikleri
WDRkadar 120 dB Approved firmware release MX-V7.3.6.70-FM as of June 2026, veya latest FM-approved firmware release M73 EN54 Bundle-V2
Yazılım özellikleriH.264, H.265 Multistreaming
RTSP üzerinden çok noktaya yayınDigital pan, tilt, zoom/vPTZ (kadar 8x zoom) Genetec protocol integration Programmable exposure zones Snapshot recording (pre/post-alarm images) Continuous recording Event recording Time-controlled flexible event logic
Kayıt ve eylemler için haftalık programlarEvent video ve image transfer üzerinden FTP ve email Playback ve QuadView üzerinden web browser Animated logos on the image
Master / Slave işleviPrivacy zone scheduling
Uzaktan alarm bildirimi(network message) Programming interface (HTTP API) MxMessageSystem
ONVIF uyumluluğuProfil G, S, T
Master / Slave işlevi 2Evet
Uzaktan alarm bildirimi 2Email, network message (HTTP/HTTPS), SNMP, MxMessageSystem, MQTT ModBus TCP* *In combination ile MxThermalValidation veya MxAdvancedRadiometry apps (optional, requires additional license) DVR/image storage man- agement On Dahili microSD kart On Harici USB ve NAS devices Different streams for live image ve recording MxPEG+ only MxFFS ile buffered archive, pre- ve post-alarm images, storage mon- itoring ile error reporting
Kamera ve veri güvenliğiUser ve group management, SSL connections, IP-based access control, IEEE 802.1X, intrusion detection, digital image signature Firmware Tampering Detec- tion Digital Signature M73 EN54 Bundle-V2
Video Yönetim Yazılımı
MxManagementCenterEvet (latest version recommended)
Üçüncü taraf VMS yazılımıBkz. ONVIF Profil S, T ve G specification M73 EN54 Bundle-V2
Sensör Modülleri
Termal hassasiyetTyp. 50 mK Thermal image sensor Uncooled microbolometer, CIF: 336 x 256 px / VGA: 640 x 480 px
IR aralığı7.5 ila 13.5 μm Temperature measurement range (adjustable) High Sensitivity: -40 ila 170°C/-40 ila 320°F Low Sensivity: -40 ila 550°C/-40 ila 1022°F varsayılan: Automatic (switches between High ve Low depending on highest tem- peratures in FoV)
Maks. kare hızı9 fps (fast version 25/30 fps on request)
Piksel aralığı17 μm
Görüş açısıSensor Module FoV 336R/T100 45° x 35°; 2.27 mrad; focal length 7.5 mm, f/1.25 336R/T150 25° x 19°; 1.31 mrad; focal length 13 mm, f/1.25 336R/T280 17° x 13°; 0.90 mrad, focal length 19 mm, f/1.25 640R/T050 90° x 69°; 2.27 mrad; focal length 7.5 mm, f/1.4 640R/T080 69° x 56°; 1.89 mrad; focal length 9 mm, f/1.4 640R/T100 45° x 37°; 1.31 mrad; focal length 13 mm, f/1.25 640R/T150 32° x 26°; 0.90 mrad; focal length 19 mm, f/1.25
Çalışma sıcaklığırange -40 ila 65 °C/-40 ila 149 °F M73 EN54 Bundle-V2
Bağıl nem95 % yoğuşmasız
MTBF (ortalama arızasız çalışma süresi)80,000 saat
IP sınıfıIP67
IK sınıfıIK04
MalzemePBT-30GF (muhafaza)
Fonksiyon Modülleri
Sesmodule (optional) Mx-F-AUDA Audio module ile microphone ve speaker MultiSense module (included) Mx-F-MSA ile PIR sensor, temperature sensor, illu- mination sensor Interface Boxes Mx-F-4IOA Inputs 4 galvanically separated inputs, self powered, kadar 30 Vrms AC / 50V DC Switching thresholds: Input >1.6V leads ila a detected HIGH Input <0.9V leads ila a detected LOW (after a high) max. length for cables: 50m Outputs 4 Form A relay contacts (max 30 Vrms AC / max, 50V DC/ 60 W/ 2A DC) M73 EN54 Bundle-V2
Güç tüketimiTyp. 1 W/200 mA
Koruma sınıfıIP66
Çalışma sıcaklığı-40 ila 65 °C/-40 ila 149 °F
SertifikalarCE, EMC, ROHS, AS/NZS CISPR 32, 47 CFR FCC Part 15, Subpart B, Sınıf A, ICES-003 Sınıf A, EN 54-18
Ağırlık70 g Connector Box RJ45 M73 EN54 Bundle-V2
Ses 2inputs as a Line Out function ila 10k Ohm impedance of receiver. Audio level while connected ila 10k Ohm equals -10dbV M73 EN54 Bundle-V2
