S74 Thermal

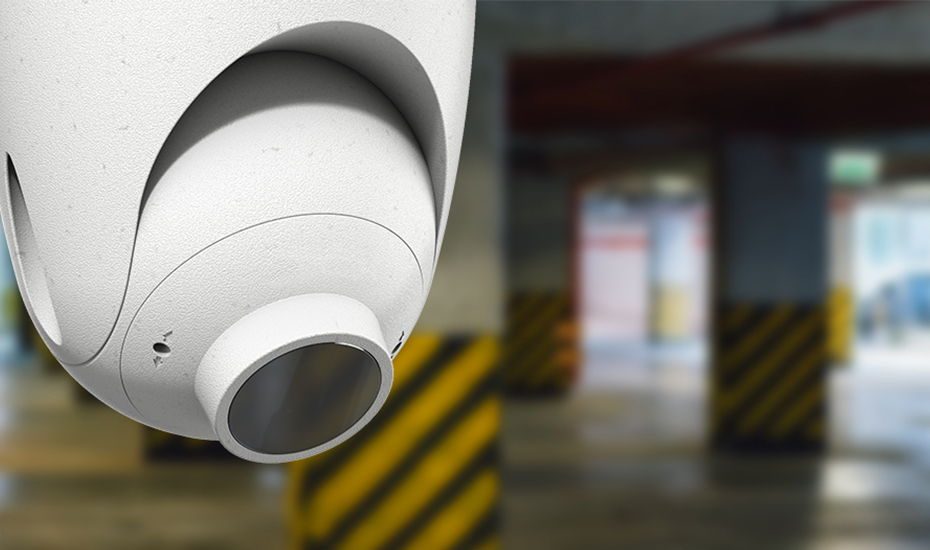

S74 – esnek Termal Kamera
S74 Thermal
S74 – esnek Termal Kamera
S74 – The Flexible Thermal Camera
Yüksek çözünürlüklü görüntüleme sunar: 640x480, 336 x 256. Termal görüntüleme ve ısı analizi özelliklerini destekler. Yapay zekâ destekli video analitiği ve akıllı olay algılama özellikleri sağlar.
MOBOTIXTermal Kameralar
Teknik dokümantasyon
Özellikler
Sipariş Bilgileri
Sipariş koduBundle Mx-S74TA-B336R100-EN54 S74 EN54 Bundle-V2 CIF (45°) Mx-S74TA-B336R150-EN54 S74 EN54 Bundle-V2 CIF (25°) Mx-S74TA-B336R280-EN54 S74 EN54 Bundle-V2 CIF (17°) Mx-S74TA-B640R050-EN54 S74 EN54 Bundle-V2 VGA (90°) Mx-S74TA-B640R080-EN54 S74 EN54 Bundle-V2 VGA (69°) Mx-S74TA-B640R100-EN54 S74 EN54 Bundle-V2 VGA (45°) Mx-S74TA-B640R150-EN54 S74 EN54 Bundle-V2 VGA (32°) S74 EN54 Bundle-V2
Donanım
Görüntü sensörü(renkli veya siyah-beyaz sensor) kadar 4K UHD 3840x2160, 16:9, 1/1,8“
Işık hassasiyetiRenk sensörü (gündüz): 0,1 lx @ 1/60s; 0,005 lx @ 1s Siyah-beyaz sensör (gece): 0,02 lx @ 1/60s; 0,001 lx @ 1s
Pozlama kontrolüManuel ve otomatik mod 1 s ila 1/16,000 s
IK koruma sınıfıIK10 (muhafaza)
IP / NEMA koruma sınıfıIP66 / NEMA 4X
Çalışma sıcaklığırange -40 ila 65 °C/-40 ila 149 °F
Minimum soğuk başlatma sıcaklığı-30 °C/-22 °F
Bağıl nem95 % yoğuşmasız
Dahili DVR depolamasıDahili microSD kart (SDHC/SDXC), 8 GB kutudan çıktığı şekliyle, max. 2 TB
Giriş / çıkışlarS74 IO Slide in Board, p. 12 required
Mikrofon / hoparlörS74 IO Slide in Board, p. 12 required Passive infra-red sensor (PIR) Mevcut ile fonksiyon modülü, max. 4.5 Watt (Bkz. fonksiyon modülüs, p. 10) Infra-red illumination üç fonksiyon modülüs for geniş açılı, standard, ve tele lenses Range of infra-red illu- mination kadar 30 m/100 ft (sahneye bağlı olarak daha fazla olabilir)
Maks. güç tüketimiMax. 25 W/1042 mA at 24 VDC
Elektriksel aşırı gerilim korumasıS74 Network Slide-in Board ile LSA terminal, p. 12 veya S74 Network Slide-in Board ile RJ45 ve VDC power supply - A (pre-installed), p. 13 required
Elektriksel aşırı gerilim koruması 2S74 Network Slide-in Board ile RJ45 ve VDC power supply - A (pre-installed), p. 13 required
PoE standardıPoE Plus (802.3at-2009)/Sınıf 4 (Network Slide-in Board required. Bkz. Interface Slide-in Boards, p. 12) S74 EN54 Bundle-V2
Arayüzler4 sensor / fonksiyon modülüs USB-C 2 Slots for slide in boards (Network, IOs etc.)
Montaj seçenekleriDuvara monte edilebilir
Ağırlıkolmadan sensor mod- ules 1.130g
MuhafazaAluminum, PBT-30GF
Standart aksesuarlar1 SD card 8 GB (installed) 1 Important Safety Information 1 Sticker ile EAN number of camera 1 Sticker ile IP address of camera 1 Module wrench 1 Lens wrench 4 Wood screws 4.5 x 60 mm 4 Dowels S8 2 Covers for screw plastic white
Standart aksesuarlar 2Bkz. S74 EN54 Bundle-V2: Scope of Delivery Detailed technical doc- umentation
MTBF (ortalama arızasız çalışma süresi)80,000 saat
SertifikalarEN 50121-4, EN 55032, EN 55035, EN54-10:2002, EN54-10:2002/A1:2005, FM 3260, ANSI/FM 3260, EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 62368-1, EN 63000, AS/NZS CISPR32, 47 CFR Part 15b, NRTL
ProtokollerDHCP (client ve server), DNS, ICMP, IGMP v3, IPv4, IPv6, HTTP, HTTPS, FTP, FTPS, MQTT, NFS, NTP (client ve server), RTP, RTCP, RTSP, SFTP, SIP (client ve server), SMB/CIFS, SNMP, SMTP, SSL/TLS 1.3, TCP, UDP, VLAN, VPN, Zero- conf/mDNS
Üretici garantisi5 yıl S74 EN54 Bundle-V2
Görüntü ve Video Özellikleri
Kullanılabilir video kodekleriH.264, H.265 MxPEG+ MJPEG
Görüntü çözünürlükleriCIF 320x240, VGA 640x360, XGA 1024x576, HD 1280x720, FullHD 1920x1080, QHD 2560x1440, 4K UHD 3840x2160
Çoklu akışH.264, H.265 ile triple streaming
RTSP üzerinden çok noktaya yayınEvet
Maks. görüntü çözünürlüğüH.264 One sensor: 4K UHD 3840x2160 (8MP) Both sensors (dual image): 2x 4K UHD 7680x2160 (16MP)
Maks. görüntü çözünürlüğü 2H.264 One thermal sensor: VGA 640x480/CIF 320x240 Two thermal sensors: 2xVGA 640x480 One thermal sensor, one optical sensor: 1xVGA 640x480/CIF 320x240, 1x 4K UHD 3840x2160 (8MP)
Maks. kare hızıMxPEG: 20@4K, H.264: 30@4K, H.265: 30@4K
Genel Yazılım Özellikleri
WDRkadar 120 dB Approved firmware release MX-V7.3.6.70-FM as of June 2026, veya latest FM-approved firmware release S74 EN54 Bundle-V2
Yazılım özellikleriH.264, H.265 Multistreaming
RTSP üzerinden çok noktaya yayınDigital pan, tilt, zoom/vPTZ (kadar 8x zoom) Genetec protocol integration Programmable exposure zones Snapshot recording (pre/post-alarm images) Continuous recording Event recording Time-controlled flexible event logic
Kayıt ve eylemler için haftalık programlarEvent video ve image transfer üzerinden FTP ve email Playback ve QuadView üzerinden web browser Animated logos on the image
Master / Slave işleviPrivacy zone scheduling
Uzaktan alarm bildirimi(network message) Programming interface (HTTP API) MxMessageSystem
ONVIF uyumluluğuProfil G, S, T
Master / Slave işlevi 2Evet
Uzaktan alarm bildirimi 2Email, network message (HTTP/HTTPS), SNMP, MxMessageSystem, MQTT ModBus TCP* *In combination ile MxThermalValidation veya MxAdvancedRadiometry apps (optional, requires additional license) DVR/image storage man- agement On Dahili microSD kart On Harici USB ve NAS devices Different streams for live image ve recording MxPEG+ only MxFFS ile buffered archive, pre- ve post-alarm images, storage mon- itoring ile error reporting
Kamera ve veri güvenliğiUser ve group management, SSL connections, IP-based access control, IEEE 802.1X, intrusion detection, digital image signature Firmware Tampering Detec- tion Digital Signature S74 EN54 Bundle-V2
Video Yönetim Yazılımı
MxManagementCenterEvet (latest version recommended)
Üçüncü taraf VMS yazılımıBkz. ONVIF Profil S, T ve G specification S74 EN54 Bundle-V2
Sensör Modülleri
Termal hassasiyetTyp. 50 mK Thermal image sensor Uncooled microbolometer, CIF: 336 x 256 px / VGA: 640 x 480 px
IR aralığı7.5 ila 13.5 μm Temperature measurement range (adjustable) High Sensitivity: -40 ila 170°C/-40 ila 320°F Low Sensivity: -40 ila 550°C/-40 ila 1022°F varsayılan: Automatic (switches between High ve Low depending on highest tem- peratures in FoV)
Maks. kare hızı9 fps (fast version 25/30 fps on request)
Piksel aralığı17 μm
Görüş açısıSensor Module FoV 336R/T100 45° x 35°; 2.27 mrad; focal length 7.5 mm, f/1.25 336R/T150 25° x 19°; 1.31 mrad; focal length 13 mm, f/1.25 336R/T280 17° x 13°; 0.90 mrad, focal length 19 mm, f/1.25 640R/T050 90° x 69°; 2.27 mrad; focal length 7.5 mm, f/1.4 640R/T080 69° x 56°; 1.89 mrad; focal length 9 mm, f/1.4 640R/T100 45° x 37°; 1.31 mrad; focal length 13 mm, f/1.25 640R/T150 32° x 26°; 0.90 mrad; focal length 19 mm, f/1.25 S74 EN54 Bundle-V2
Çalışma sıcaklığırange -40 ila 65 °C/-40 ila 149 °F
Bağıl nem95 % yoğuşmasız
MTBF (ortalama arızasız çalışma süresi)80,000 saat
IP sınıfıIP67
IK sınıfıIK04
MalzemePBT-30GF (muhafaza)
Fonksiyon Modülleri
Sesmodule (optional) Mx-F-S7A-INT01 üzerinden S74 IO Slide in Board MultiSense module (included) Mx-F-MSA ile PIR sensor, temperature sensor, illu- mination sensor S74 EN54 Bundle-V2
Güç tüketimiTyp. 1 W/200 mA
Koruma sınıfıIP66
Çalışma sıcaklığı-40 ila 65 °C/-40 ila 149 °F
SertifikalarCE, EMC, ROHS, AS/NZS CISPR 32, 47 CFR FCC Part 15, Subpart B, Sınıf A, ICES-003 Sınıf A, EN 54-18 S74 EN54 Bundle-V2
Ağırlık70 g Interface Slide-in Boards S74 Network Slide-in Board ile RJ45 socket
Sipariş koduMx-F-S7A-RJ45
Güç beslemesiPoE Plus (802.3at-2009)/Sınıf 4 Network RJ45 / Ethernet 1000Base-T S74 Network Slide-in Board ile LSA terminal
Sipariş kodu 2Mx-F-S7A-LSA
Güç beslemesi 2PoE Plus (802.3at-2009)/Sınıf 4 Network LSA / Ethernet 1000Base-T Overvoltage Protection max. 4 kV on the PoE network cabling S74 IO Slide in Board
Sipariş kodu 3Mx-F-S7A-INT01 Terminal Remark Line Out Headphones ile 20mW @ 16 Ohm veya 32 Ohm
Ses 2inputs as a Line Out function ila 10k Ohm impedance of receiver. Audio level while connected ila 10k Ohm equals -10dbV Line In Standard Line In: (0dB) Vrms=1V S74 EN54 Bundle-V2
Sipariş kodu 4Mx-F-S7A-RJ45-VDC
Güç beslemesi 312-24 V DC only - recommended 2.5-1.5A 24Volt power supply unit required Network RJ45 / Ethernet 1000Base-T S74 EN54 Bundle-V2
Sipariş kodu 5Mx-F-S7B-RJ45-VDC
